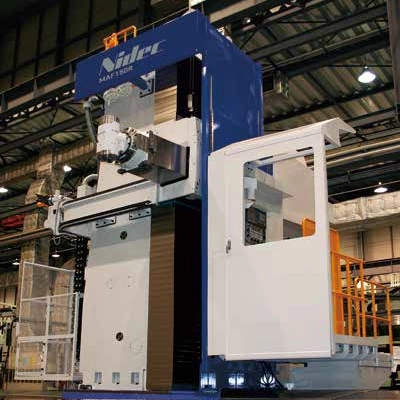

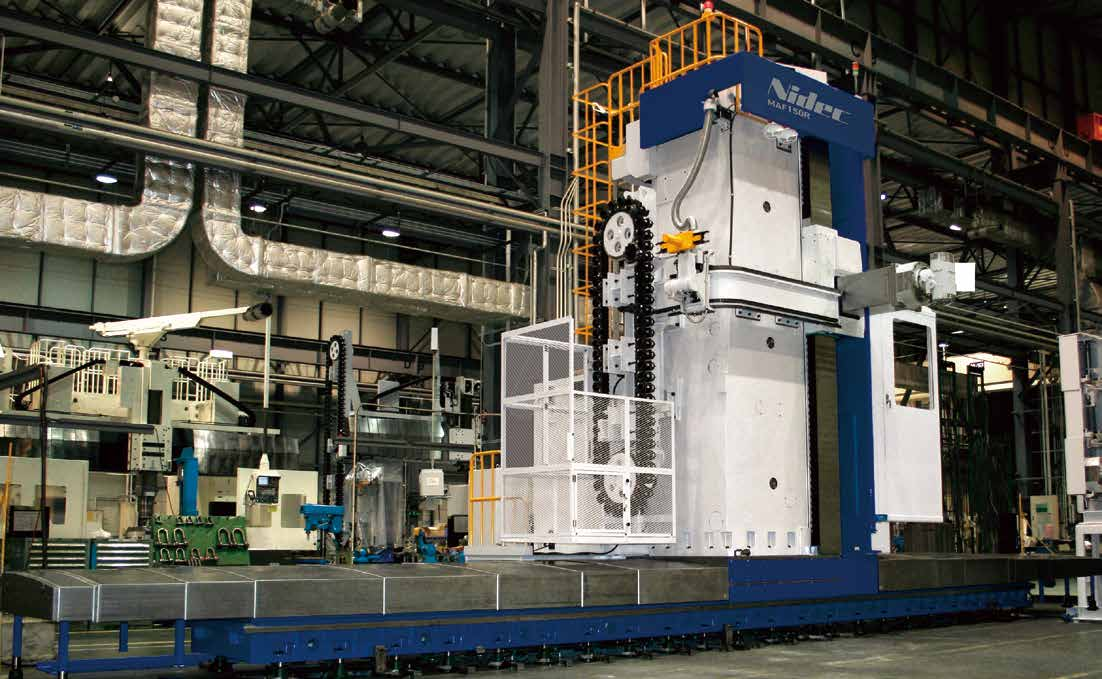

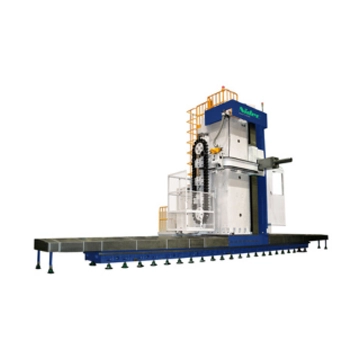

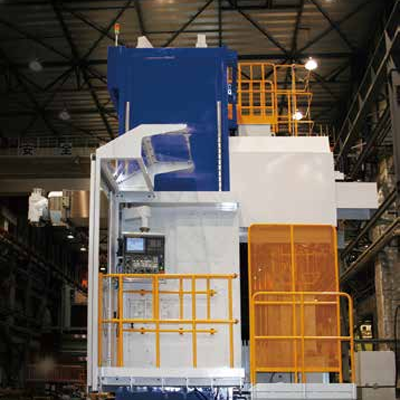

落地式卧式镗铣床 MAF-R系列
● 适应强力切削的结构
● 切削行程长
● 高速化
● 高精度
● 使用方便
-
0.000.00
-
商品描述
● 适应强力切削的结构
● 切削行程长
● 高速化
● 高精度
● 使用方便
实现高位的强力切削和大型工件的深部加工
1.适应强力切削的结构
● 主要构件(立柱、立柱座、床身、鞍座、滑枕) 全部采用铸件
● 宽大的滑动面(X、Y轴:静压滑动面，Z、W轴:光滑滑动面
● 实现Y轴高度2.500mm、37kW满功率切削
2.切削行程长
● 镗孔主轴伸出量最大可达1.400mm
● 对于大型工件也可进行深部加工
Z轴:700mm+W轴:700mm
3.高速化
● 快速进给速度:24.000mm/min(X轴)、20.000mm/min(Y轴、Z轴)
● 主轴转速:3.000min
4.高精度
● 具有热变位补偿及姿态变化补偿功能
采用热对称立柱断面，减少了立柱倾斜
通过滑枕伸出进行主轴前端挠曲补偿
Z轴热变位补偿功能(opt.)
5.使用方便
● 配置加工辅助软件，编程也非常方便
五面加工软件(opt.)、简易对中功能(std.)
● 通过维护设备的集中配置，维护轻松方便(润滑油单元等)
MAF130R
轴行程（mm）
X轴：5,000 至 21,000
Y轴：2,500（可选3,000、3,500）
Z轴：700
W轴：700
主轴直径（mm）
φ130
镗削主轴锥度
No.50
MAF150R
轴行程（mm）
X轴：5,000 至 21,000
Y轴：2,500（可选3,000、3,500）
Z轴：700
W轴：700
主轴直径（mm）
φ150
镗削主轴锥度
No.50
特征
足够的主轴延伸可以使其能够舒适地处理大型工件。
| Z-axis strokez轴行程 | 1,250mm1,250毫米 |
|---|---|
| Ram sizeRam大小 | 420mm420毫米 |
| W-axis strokeW轴行程 | 1,000mm1,000毫米 |
| Spindle diameter主轴直径 | φ150mm/φ180mmφ 150 mm/φ 180 mm |
规格
| Item / Model | MAF130R | MAF150R | |
|---|---|---|---|
| Axis travel | Column, horizontal X-axis (mm) 立柱，水平X轴（mm） | 5,000 to 21,000 | |
| Saddle, vertical Y-axis (mm) 鞍座，垂直Y轴（mm） | 2,500 (opt. 3,000, 3.500) | ||
| Ram, in/out Z-axis (mm) Z轴内/外柱塞（mm） | 700 | ||
| Boring spindle, in/out W-axis (mm) 镗杆，W轴进/出（mm） | 700 | ||
| Boring spindle diameter (mm) 主轴直径（mm） | 130 | 150 | |
| Boring spindle end taper 镗轴端部锥度 | No. 50 | ||
| Milling spindle diameter (mm) 主轴直径（mm） | 225 | ||
| Spindle speed (min-1) 主轴转速(min-1) | 7 to 3,000 | ||
| Spindle motor output (kW) 主轴电机输出（kW） | 30/37 (continuous/30 min) | ||
| Machine weight (kg) 整机重量（kg） | 35,000 | ||
适用行业
航空航天领域，能源领域，交通运输业，石油与天然气行业，机器制造领域，模具行业，通用机械板块等
