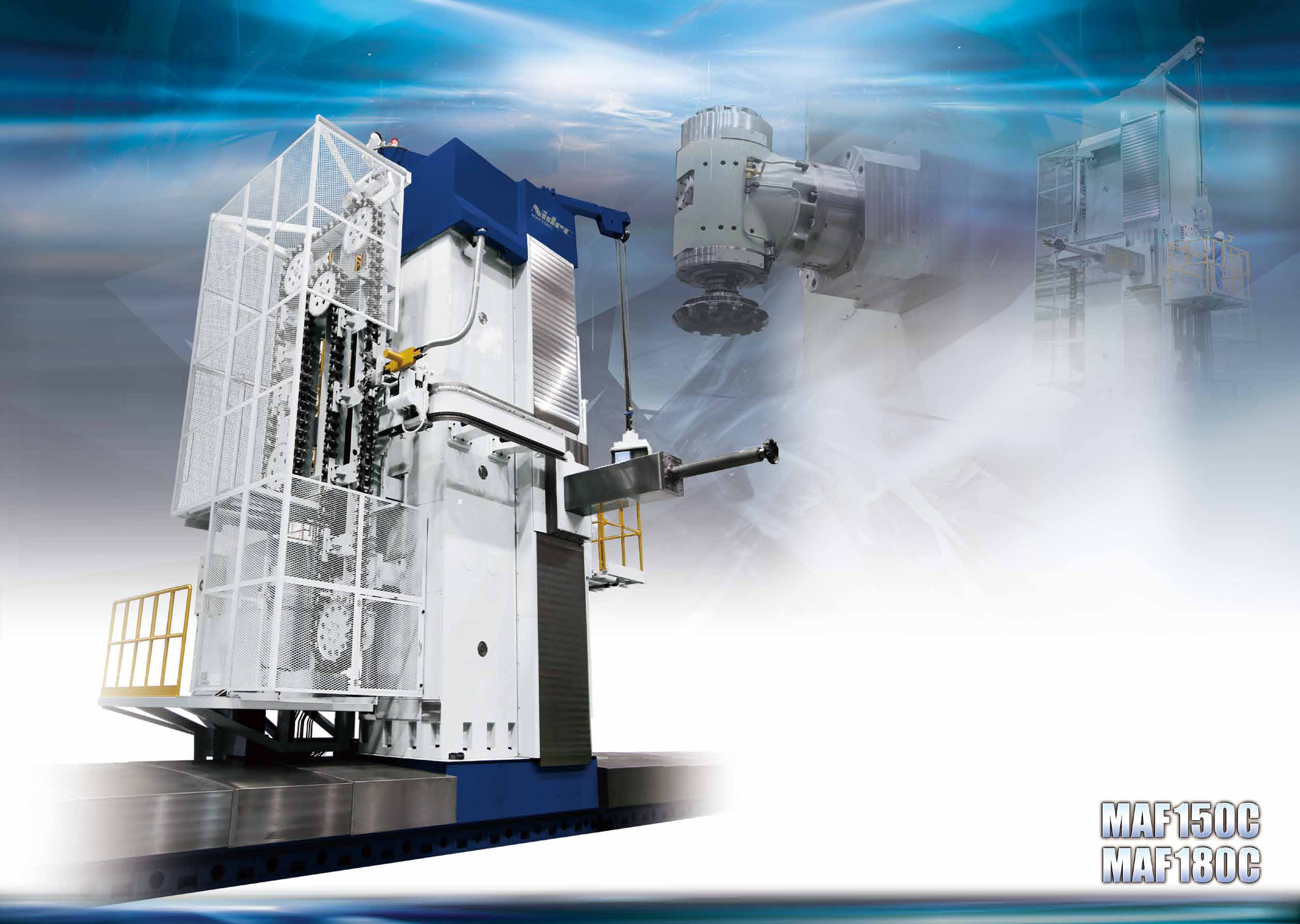

落地式镗铣床 MAF-C系列
● 实现高水平的加工能力
● 高精度加工，解决落地式镗铣床的特有问题
● 加工区域扩大、外围设备充实-
0.000.00
-
● 实现高水平的加工能力
● 高精度加工，解决落地式镗铣床的特有问题
● 加工区域扩大、外围设备充实
实现高水平的加工能力
● 主轴电机、齿轮箱和滑枕一体化,缩短电机至加工点的距离
● 主轴电机最大输出功率(连续/30分钟/10分钟额定):55/75/85kW、80/100/150kW(opt.)
● 大功率直角头最大输出功率:55kW
● 主要构造全部铸件化,滑枕采用具有吸振性和接近钢铁强度的球墨铸铁
● 所有滑动面均采用在高负荷加工中所必需的振动衰减性良好的静压导轨
高精度加工，解决落地式镗铣床的特有问题
● 采用本公司独特的新型完全平衡系统，不论Y、Z轴位置如何，不论是否有附件，均可进行高精度加工
● 通过彻底抑制发热，减小热变形，同时X、Y、Z轴标准配备MP标尺
定位精度±0.008mm/1000mm
重复精度±0.005mm
● 所有轴全部采用静压滑动面，实现流畅精密的定位和动态刚性较高的稳定加工
加工区域扩大、外围设备充实

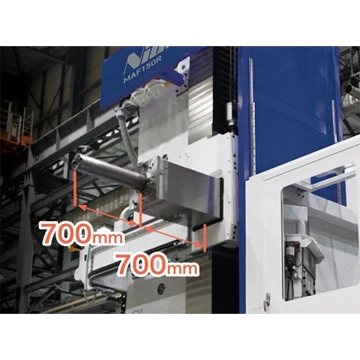

● 采用口420mm小型滑枕，进一步接近工件

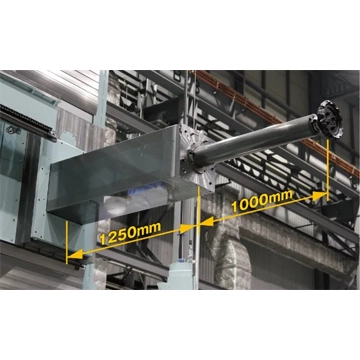

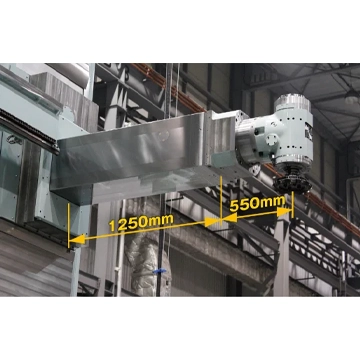

● 滑枕行程(Z轴):1250mm+镗杆行程(W轴):1000mm、共扩大2250mm
● 滑枕上下移动(Y轴)行程最大5000mm
● 快速进给X.Y轴20m/min，Z.W轴15m/min，进给推力X.Y.Z轴40kN
● 准备有对应不同工件的附件
● 准备有旋转工作台，可自由操控大型工件

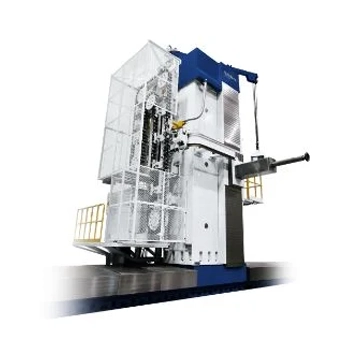

MAF150C
轴行程（mm）
X轴：5,000（可扩展）
Y轴：3,000（可选4,000、5,000）
Z轴：1,250
W轴：1,000
主轴直径（mm）
φ150
镗削主轴锥度
No.50
MAF180C
轴行程（mm）
X轴：5,000（可扩展）
Y轴：3,000（可选4,000、5,000）
Z轴：1,250
W轴：1,000
主轴直径（mm）
φ180
镗削主轴锥度
No.50
特征

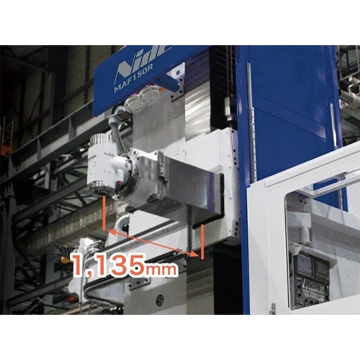

足够的主轴延伸可以使其能够舒适地处理大型工件。
| Z-axis strokez轴行程 | 1,250mm1,250毫米 |
|---|---|
| Ram sizeRam大小 | 420mm420毫米 |
| W-axis strokeW轴行程 | 1,000mm1,000毫米 |
| Spindle diameter主轴直径 | φ150mm/φ180mmφ 150 mm/φ 180 mm |
规格
| Item / Model | MAF150C | MAF180C | |
|---|---|---|---|
| Axis travel | Column, horizontal X-axis (mm) 立柱，水平X轴（mm） | 5,000 (opt. Extensible at every 2,000 mm) | |
| Saddle, vertical Y-axis (mm) 鞍座，垂直Y轴（mm） | 3,000 (opt. 4,000, 5,000) | ||
| Ram, in/out Z-axis (mm) Z轴内/外柱塞（mm） | 1,250 | ||
| Boring spindle, in/out W-axis (mm) 镗杆，W轴进/出（mm） | 1,000 | ||
| Boring spindle diameter (mm) 主轴直径（mm） | 150 | 180 | |
| Boring spindle end taper 镗轴端部锥度 | No. 50 | ||
| Milling spindle diameter (mm) 主轴直径（mm） | 200 | 240 | |
| Spindle speed (min-1) 主轴转速(min-1) | 6 to 2,500 | ||
| Spindle motor output (kW) 主轴电机输出（kW） | 55/75/85 (continuous/30 min/10 min) | ||
| Machine weight (kg) 整机重量（kg） | 33,000 | ||
适用行业
航空航天领域，能源领域，交通运输业，石油与天然气行业，机器制造领域，模具行业，通用机械板块等
