Mill-Ex 磨坊防爆
MILLEX 是一个卧加高效加工中心。主要做航空铝件以及新能源汽车电池盒等工件。加速度1.5G，电主轴转速3万。单主轴或双主轴版本
-
0.000.00
-
MILLEX 是一个卧加高效加工中心。主要做航空铝件以及新能源汽车电池盒等工件。加速度1.5G，电主轴转速3万。单主轴或双主轴版本
产品信息
4 轴。2 或 4 个主轴。铝制部件。占地面积小的卧式加工中心。具有完整生产单元的交钥匙解决方案。
选项：主轴数量、主轴功率、工艺冷却、测量装置、装载和卸载。
自动化： 高架装载系统，机器人装载/卸载。
材料：铝和复合材料。
行业：汽车、航空航天、电子、挤出等。
产品亮点
● 两轴或四轴配置
● 每个部件的成本最低
● 高零件吞吐量
● 一个建立
● 占地面积小
● 短ROI
● 可实现全自动化
● 根据您的要求进行构建
● 优化选项
最低的单件成本

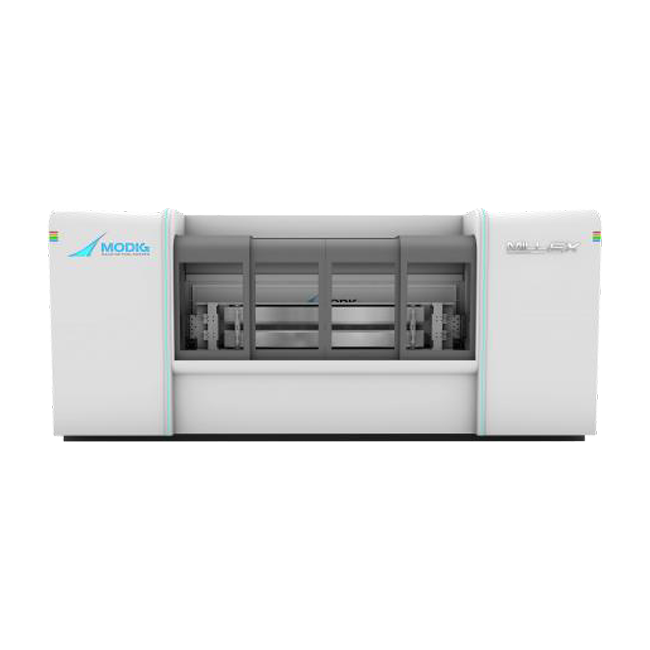

Mill-Ex 是一种高速铣床，所有三个轴上都有 2 或 4 个主轴单独驱动。凭借高达 1.5G 的加速度和高进给率，它非常适合铝加工的需求。
市场上占地面积最小的多主轴机床！
一个主要优点是使用 2 或 4 个主轴在一个设置中加工零件 - 更高的零件吞吐量和最低的单个零件成本。典型零件是用于汽车（横梁、电池托盘、白车身）、航空航天（地板梁、翼肋、机身）、电子产品和许多其他应用的铝制部件。Mill-Ex 制造解决方案提供了定制解决方案的机会，例如使用不同的冷却液选项（高压冷却剂、MQL 或干磨）和装载/卸载（由高架龙门机器人或前面的 6 轴机器人手动或自动）。2 主轴配置提供了在加工时加载新原材料的能力。低拥有成本使 Mill-Ex 成为非常有竞争力的解决方案。
高零件吞吐量。最低的单件成本！
Machine 设备
Model 型号 | Mill-Ex |
Machining Center 加工中心
Orientation 取向 | Horizontal 水平 | |
Number of spindles 磁盘轴数量 | 2 |
Travels 行程
X-axis x轴 | 101 | in 英寸 |
Y-axis y轴 | 20 | in 英寸 |
Z-axis z轴 | 14 | in 英寸 |
A1/A2-axis A1/A2轴 | +-190一百九十度 | degrees度 |
A3-axis A3轴 | 180 | degrees度 |
Max Part Size 最大零件尺寸
Width 宽度 | Depending on the location of machining operation 取决于加工操作的位置 | |
Height 高度 | Depending on the location of the machining operations 取决于加工操作的位置 | in 英寸 |
Length 长度 | 100 | in 英寸 |
Inference ø diameter 推断直径 | 20 | in 英寸 |
Weight 重量 | 1102 | lbs |
Rotay Fixture 旋转夹具
Feed rates 进料速率 | 0-60 | rpm |
Fixture 夹具 | Customized定制 |
Aluminum Spindle 铝合金主轴
| Speed速度 | 24,000 | rpm |
Power S1 电源S1 | 27.2 | hpHP |
Tool Changer 换刀装置
Number of tools (standard) 工具数量（标准） | 20 tools for each spindle 每个主轴20个刀具 | |
Tool taper 刀具锥体 | HSK-63A | |
| Tool changing time换刀时间 | 5 | secSEC |
Feed Rates 进料速率
X-Y-Z-axes X-Y-Z轴 | 0-3,150 / 0-3,150 / 0-23600- 3，150/ 0- 3，150/ 0-2360 | in/min |
A1 and A2 A1和A2 | 60 | rpm/min |
Acceleration 加速度
Acceleration 加速度 | 49 | ft/square second 英尺/平方秒 |
Options 选项
Dry milling 干磨 |
MQL-lubrication MQL 润滑 |
Coolant 冷却剂 |
Radio touch probe 无线电接触探头 |
Tool breakage control 刀具破损控制 |
Tool length and diameter setting unit with tool breakage control 带刀具破损控制的刀具长度和直径设定单元 |
Linear scales in all axis (standard only X) 所有轴上的线性刻度（仅限标准X） |

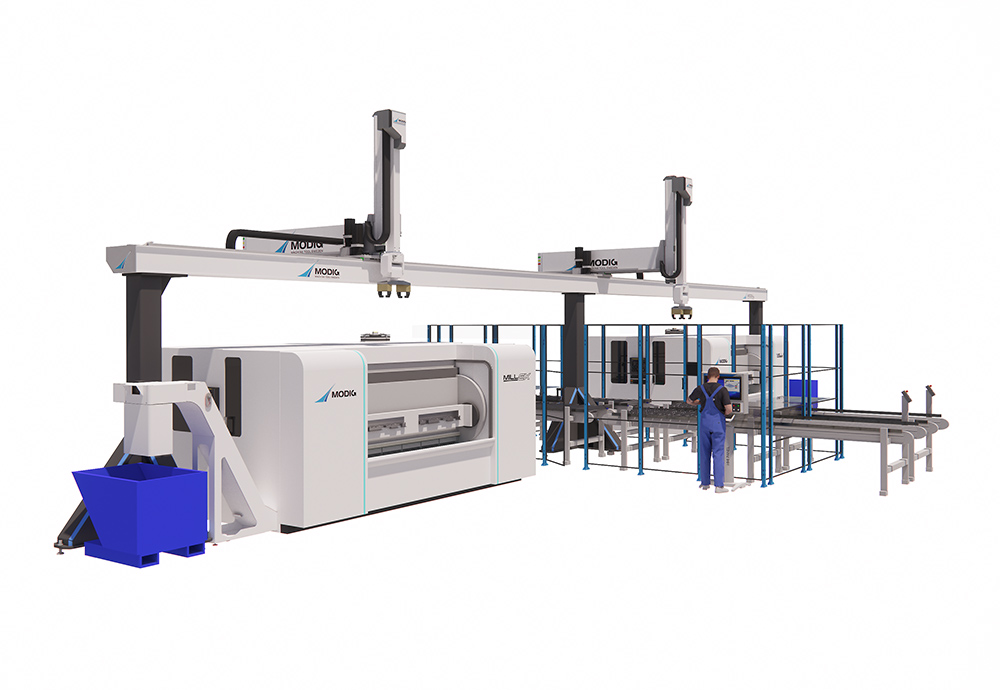

Overhead loading with MODIG Automation gantry system MODIG自动化龙门系统的高架装载 |

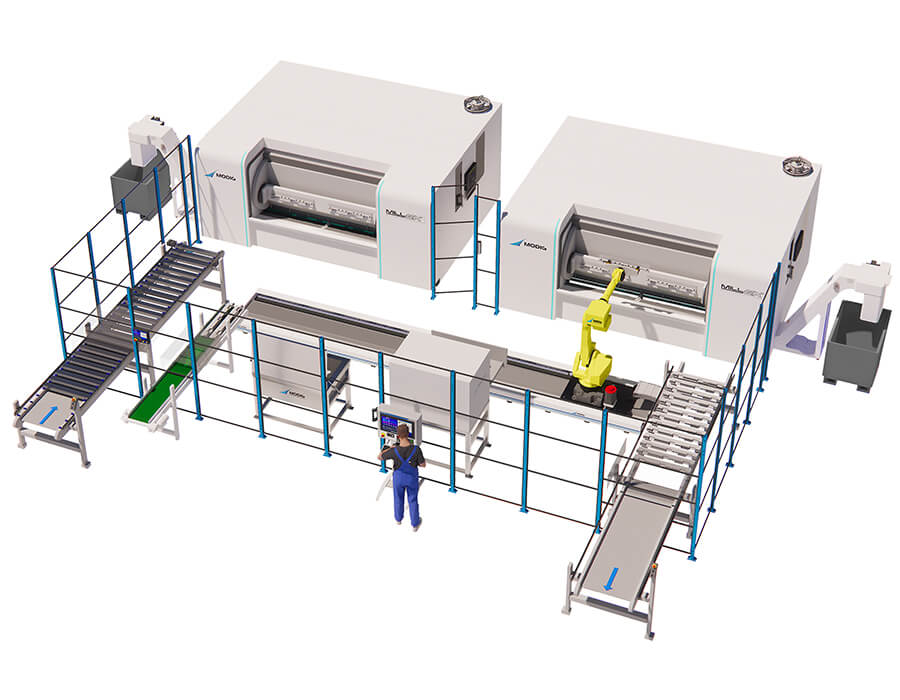

Front loading with MODIG Automation 6-axis robot solutionMODIG Automation 6轴机器人解决方案的正面装载 |
Complete production line solutions 完整的生产线解决方案 |
Air mist eliminator 空气除雾器 |
Camera inside machining area 加工区域内的摄像头 |
Design and development of customized workpiece fixture 定制工件夹具的设计与开发 |
Fixture exchangable via 0-clamp system 可通过O形夹系统更换夹具 |
Angle head configuration for spindles 用于主轴的角头配置 |
Tool center point (TCP) programming function刀具中心点（TCP） 编程功能 |
Simulation software 仿真软件 |
Remote connection for analyze service and support 分析服务和支持的远程连接 |
Materials 材料
| Aluminum and Composite 铝及复合材料 |
汽车
横梁、电池托盘、白车身
航空航天
地板梁、翼肋、机身
