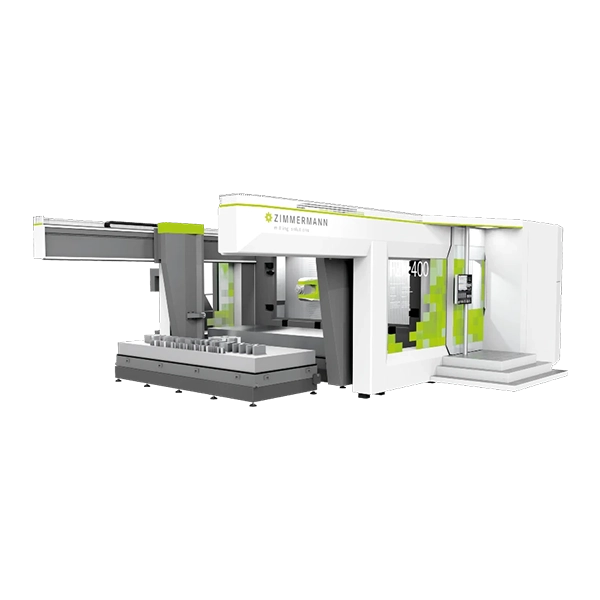

卧式加工中心FZH
FZH与高动态Zimmermann铣头配合使用，可确保在加工铝和复合材料时实现极其高效的铣削过程。
-
0.000.00
-
FZH与高动态Zimmermann铣头配合使用，可确保在加工铝和复合材料时实现极其高效的铣削过程。
产品信息
兹默曼卧式加工中心具有开创性的新发展和高性能铣削主轴。它们使得用各种不同的材料制造航空航天工业部件成为可能。创新的移动立柱单元的刚性床身和高动态兹默曼铣削头确保了高效的铣削过程。作为标准配置的自动化系统和新开发的托盘处理能力是卧式加工中心的组成部分。
FZH与高动态兹默曼铣头配合使用，可确保在加工铝和复合材料时实现极其高效的铣削过程。
标准托盘搬运系统
FZH系列货架具有整体托盘搬运系统，可在机器运行期间更换托盘。该搬运系统能够可靠地运输托盘而不会下垂。这使得它特别适合长托盘。托盘以平衡负载的方式升高和降低，从而几乎消除了弯曲和扭转力。托盘系统易于扩展。
创新的立柱系统
FZH五轴卧式加工中心的核心技术是水冷立柱系统。创新的移动柱设计提供了更高的刚度。随着浸入材料深度的增加，导架距离也会增加，从而确保更精确的结果。看到视频
工作范围
X-Axis x轴 | 4 100 - 26 100 mm (161" - 1028") |
Y-Axis y轴 | 1 600/2 100/2 600 mm (63"/83"/102") |
Z-Axis z轴 | 650/850 mm (26"/33") |
加紧托盘
Length x Width x Height 长x宽x高 | 4100 x 1600 x 250 mm (161" x 63" x 10") |
Pallet loading 托盘装载 | ≥ 4 000 kg |
Threaded sockets 螺纹插座 | M16 (standard) |
Grid dimension 栅尺寸 | 200 x 200 mm (8" x 8") |
驱动器-线性轴
Rate of Feed 进料速率 | X-Axis X轴 | up to 60 m/min (2362 ipm) |
Rate of Feed 进料速率 | Y-, Z-Axis Y轴、Z轴 | up to 40 m/min (1575 ipm) |
Axis acceleration 轴加速度 | X-, Y-, Z-Axis X，Y，Z轴 | up to 6 m/s² (236 in/s²) |
自动化
Y1-axis (lifting axis) Y1轴（升降轴） | approx. 2200 mm (87") |
Z1-axis (feed axis) Z1轴（进给轴） | approx. 4800 mm (189") |
Number of pallets 的托盘数量 | 2 pcs. |
Time to change pallets 更换托盘的时间 | approx. 4 minutes |
Connections Ports on the pallet 连接托盘上的端口 | 1 x vacuum connection (optional) |
Protective housing 保护壳体 | Safety housing, safety fence, safety goggles |
| Light Beam Sensors | |
Pallet change concept 托盘更换概念 | 1 x installation unit, 1 x storage unit |
