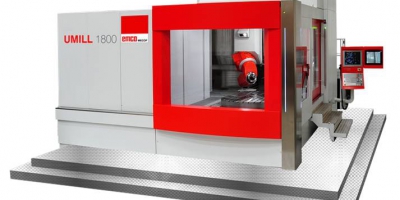

UMILL 1500&1800

• 型号UMILL 1500&1800
• 品牌MECOF
• 说明应用领域: 通用精密机械加工, 铸造模具、冲压模具、航空航天、能源领域
• 简介铣车复合加工中心

§横向刀具轴线位置平行于旋转平台的纵向轴线§紧凑设计的高性能电主轴

Umill 1500 与 Umill 1800 的设计，就是为了满足各种加工需求，铣削、钻孔、攻丝、车加，一站式完成。可靠而刚性的结构保证了高动态性能，这种龙门式机床的性能。

紧凑的设计

■ 得益于稳定的龙门式设计，拥有的超高的精度与顶级的动态性能

稳定性与刚性

■ 机床床身，龙门结构与纵轴结构利用有限元设计

一站式五轴加工

■铣削 ■钻孔 ■攻丝 ■车削

高动态性能

■强力铣头: 38 KW /600 Nm / 6000 rpm

■高速铣头: 45 kW / 300 Nm / 12000 rpm 50 KW/ 100Nm /20000 rpm - 可定制以满足更高需求

■高速的轴向进给: 最高 60 m/min

■加速度最高 6 m/s2

数控系统

■海德汉 TNC 640 HSCI 或 西门子 840D sl

最高的机床可利用性

■自动温度补偿(刀具轴热膨胀Z-axes thermal growth)

■机床运动精度的调整

■连续动态震动补偿

■动态碰撞监控

■远程维护与电信服务

■不平衡分析 (可选项)

优化性设计 机床床身、龙门以及横梁均通过有限元计算优化，由铸铁制成。 所有线性轴向上均具有直接测量系统

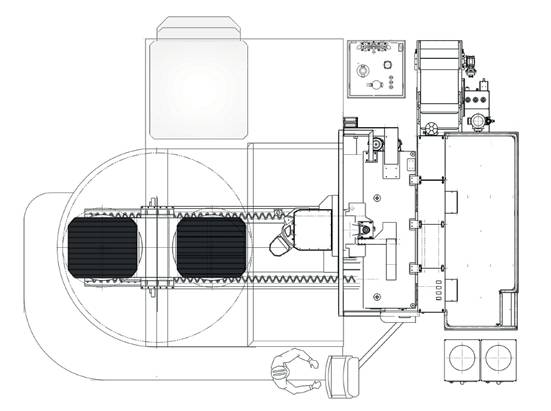

便捷的加工区 较宽的操作门保证了便捷的安装与观察。自动控制的上料门，无论从顶部还是侧面装载物料都十分方便

符合人体工程学的操作面板  拥有双两个旋转关节的操作面板，方便操作员在各种状态下的使用

地面格栅 地面格栅便于工件的装卸。操作员从两个方向均可以接触工件

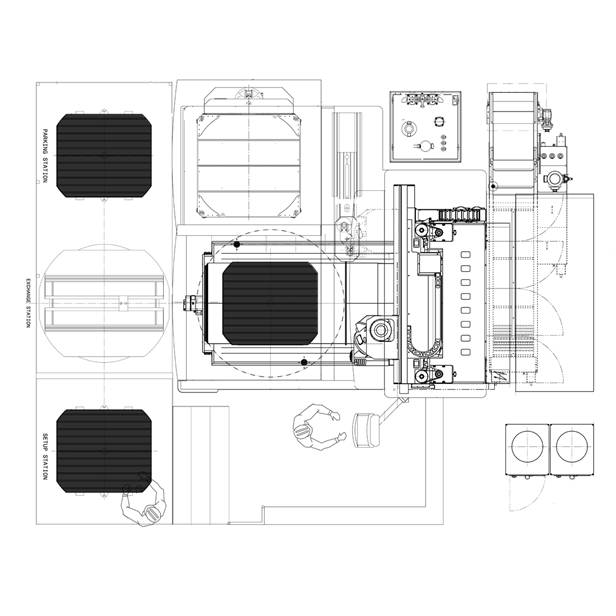

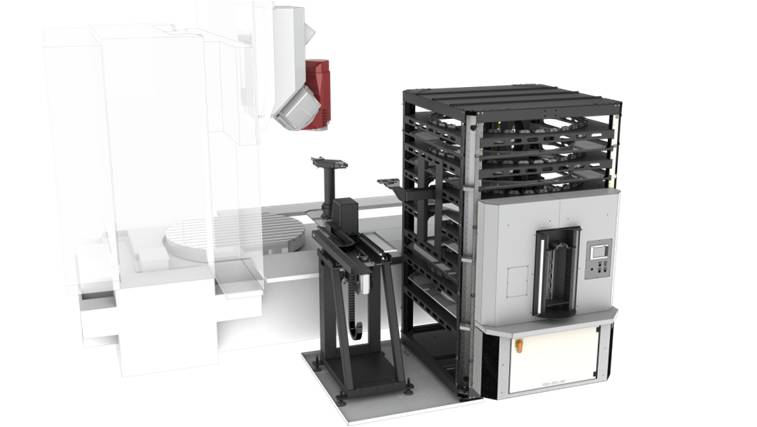

生产力优化  自动托盘更换系统提升了机床的整体生产力，减少了上料时的待机时间。Umill 1500/1800可选择多种解决方案以满足每个客户的不同需求。我                们的托盘交换系统可以保证最大的负载、最小的尺寸以及最短的托盘交换时间

外置独立刀库 MECOF提供多种配置的刀库选项。并有刀库管理与监控系统作为可选项（88、128、203）

UMILL 1800  基础参数

X轴：1800 mm

Y轴：2150 mm

Z轴：1250 mm

轴向进给:60 m/min

强力主轴:38 KW / 600 Nm / 6000 rpm

高速主轴:45 KW / 300 Nm / 12000 rpm

                50 KW/ 100 /20000 rpm

底部加工角度:15°

高速旋转加工工作台:Ø 1800 mm, 载重10 T, 250 rpm

铣削加工工作台:Ø 1700 x 1400 mm, 载重 5 T , 10 rpm

UMILL 1500  基础参数

X轴:1500 mm

Y轴:1500 mm

Z轴:1100 mm

轴向进给:60 m/min

强力主轴:38 KW / 600 Nm / 6000 rpm

高速主轴:45 KW / 300 Nm / 12000 rpm

                50 KW/ 100 /20000 rpm

底部加工角度15°

高速旋转加工工作台:Ø 1400 mm, 载重3,5 t , 260 rpm

铣削加工工作台:Ø 1400 x 1200 mm, 载重4,5 t, 20 rpm
