MECMILL PLUS+W

• 型号MECMILL PLUS+W
• 品牌MECOF
• 说明应用范围 模具制造（钢，铝，塑料，样车，造型），通用精密机， 机床工具，印刷机械，建筑机械，能源技术和航天航空等 行业。

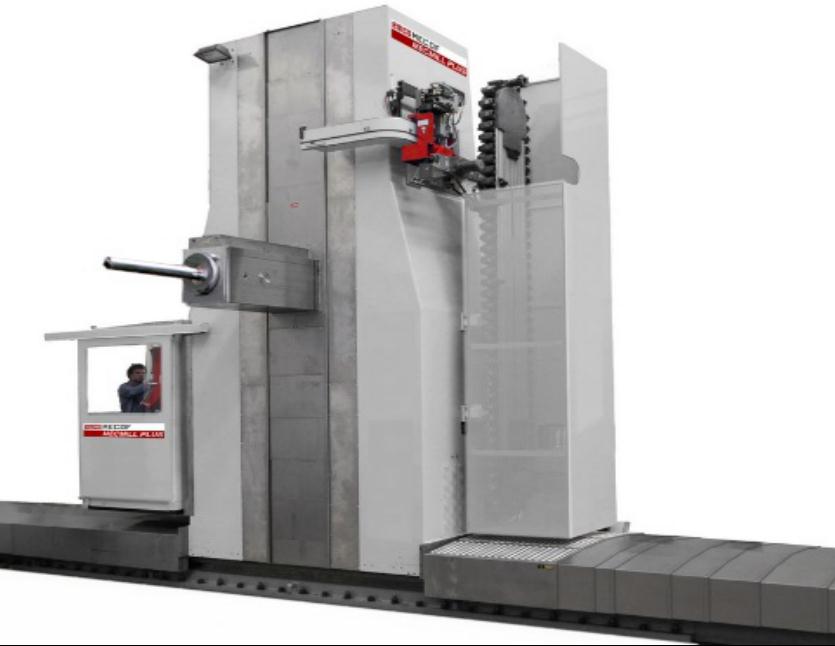

• 简介落地立柱移动卧式镗铣床

§齿轮齿条传动§海德汉光栅尺§盒子套盒子框式结构§滑枕尺寸: 550 x 600 mm§8条线轨分布滑枕四角§自动千分之一定位旋转平台§水冷主轴电机§主轴传动轴§盒子套盒子框式结构设计§双液压平衡油缸补偿§MECOF专利WBRA滑枕平衡系统（可选行程1600mm）

§齿轮齿条传动

§海德汉光栅尺

§盒子套盒子框式结构

§滑枕尺寸: 550 x 600 mm

§8条线轨分布滑枕四角

§自动千分之一定位旋转平台

§水冷主轴电机

§主轴传动轴

§盒子套盒子框式结构设计

§双液压平衡油缸补偿

§MECOF专利WBRA滑枕平衡系统（可选行程1600mm）

机床结构

机床立柱含有大量网格焊接实心条。可实现最大的抗弯强度

和抗扭刚性。

■ 盒子套盒子结构的移动立柱提供最好的阻尼性能和低的热膨

胀

■ 轴运动是通过精密滚珠丝杠和预紧的螺母或精密齿轮齿条式

来实现

■ 快速进给达30m/min (线性轴)

■ 大型整体式结构 （FEM优化）

应用范围

模具制造（钢，铝，塑料，样车，造型），通用精密机，

机床工具，印刷机械，建筑机械，能源技术和航天航空等

行业。

应用范围：常规机械加工

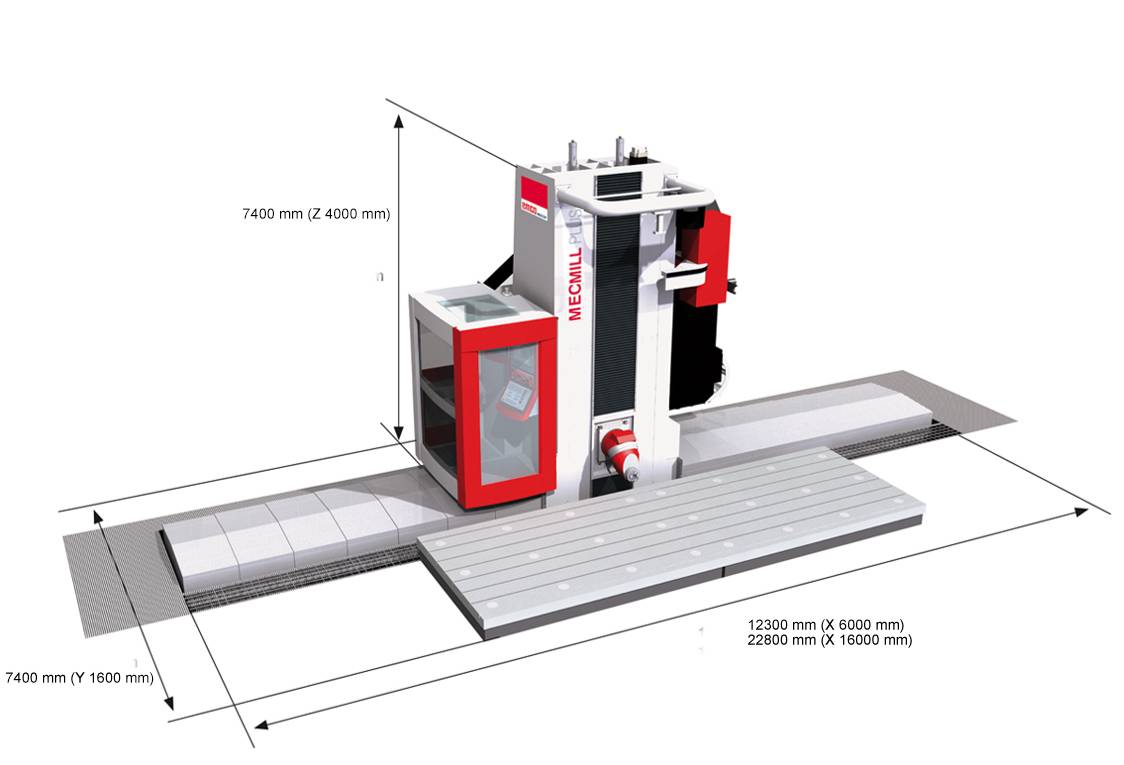

X-轴6000 mm 以上

Y-轴1600 -1800 mm

Z-轴4000 -5000 mm

进给速度25 m/min

机械铣头 3+2 轴或5轴加工高达：38 kW / 1000 Nm / 6000 rpm

含电主轴的铣头高达：25 kW / 120 Nm / 12000 rpm

高达 45 kW / 2000 Nm / 2000 rpm
