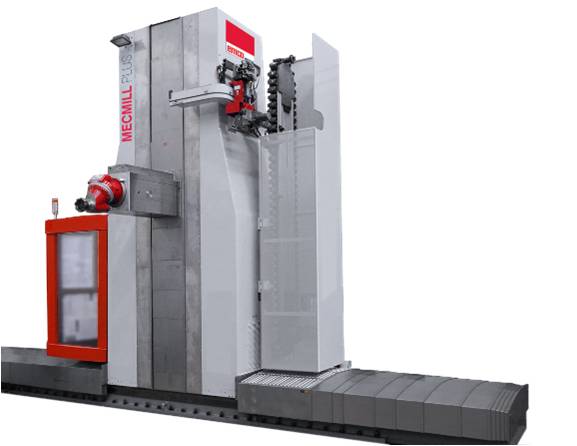

MECMILL PLUS

型号MECMILL PLUS

品牌MECOF

说明应用领域：模具，高精密工程，发电，航空航天工业和造型

简介落地立柱移动卧式镗铣床

§齿轮齿条传动§海德汉光栅尺§盒子套盒子框式结构§ 滑枕尺寸: 550 x 600 mm§8条线轨分布滑枕四角§自动千分之一定位旋转平台§水冷主轴电机§主轴传动轴§盒子套盒子框式结构设计§双液压平衡油缸补偿§MECOF专利WBRA滑枕平衡系统（可选行程1600mm）行程X轴行程6000 – 16000 mm (232,2 – 630“)Y轴行程 1600 -1800 mm

§齿轮齿条传动

§海德汉光栅尺

§盒子套盒子框式结构

§滑枕尺寸: 550 x 600 mm

§8条线轨分布滑枕四角

§自动千分之一定位旋转平台

§水冷主轴电机

§主轴传动轴

§盒子套盒子框式结构设计

§双液压平衡油缸补偿

§MECOF专利WBRA滑枕平衡系统（可选行程1600mm）

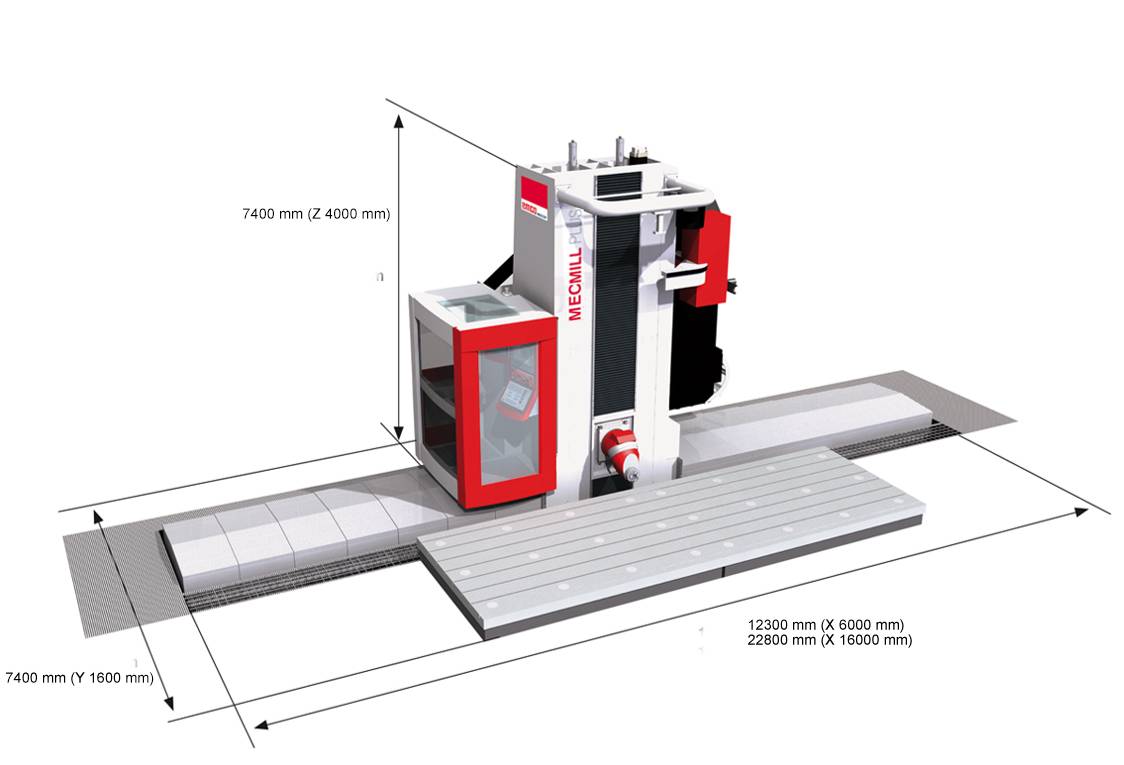

行程
X轴行程	6000 – 16000 mm (232,2 – 630“)
Y轴行程	1600 -1800 mm (63 - 70.8”)
Z轴行程	4000 mm (157.5“)
进给速度	25 m/min (0 ÷ 984.2 ipm)
滑枕
滑枕尺寸	550 x 600 mm (21.6 x 23.6“)
千分之一度自动旋转平台
旋转角度	±180°
主轴电机
功率	42 kW (53.6 HP )
扭矩	1200 Nm (885 lbs-ft )
Numerical control
Heidenhain海德汉	TNC 640 HSCI
Siemens西门子	840D sl
Coolant system
低压	28 l/min; 6 bar (7,4 gpm; 87 psi)
高压	20 l/min; 20 bar (5,3 gpm; 290 psi)

Universal milling head with automatic millesimal positioning
功率 S1 / S6	38 / 57 kW (51 / 76.5 HP)
扭矩 S1 / S6	1000 / 1500 Nm (737.6 / 1100 lbf-ft)
转速	6000 rpm
刀柄规格	ISO 50 DIN 69871
偏置主轴
功率 S1 / S6	38 kW (51 HP)
扭矩 S1 / S6	2000 Nm (1475 lb-ft)
转速	3000 rpm
刀柄规格	ISO 50
延伸主轴
功率 S1 / S6	38 kW (51 HP)
扭矩 S1 / S6	1000 Nm (737,6 lb-ft)
转速	6000 rpm
刀柄规格	ISO 50
选项
自动换刀装置	40 – 120 pockets
自动换头装置	2 or 3 pockets
