型号MECMILL

品牌MECOF

说明广泛应用于：通用工程、模具、发电、航空航天、工业和制样

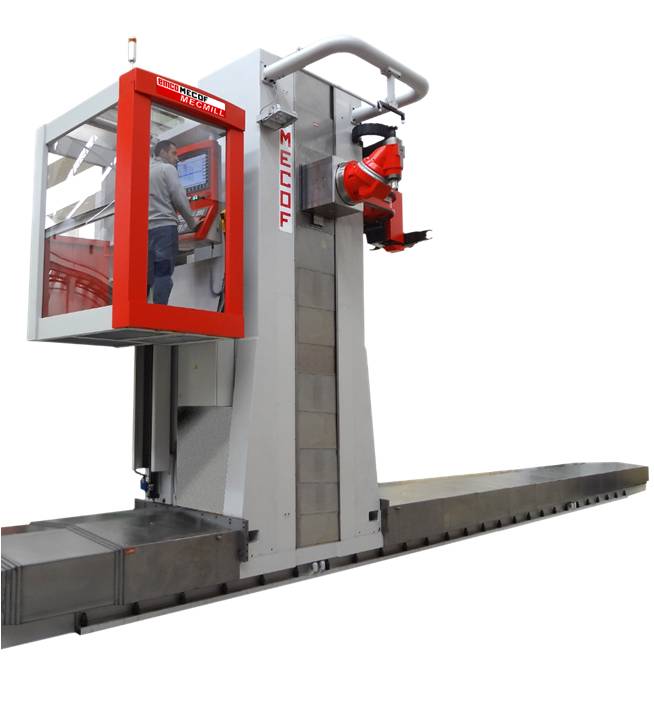

简介落地立柱移动式卧式镗铣床

行程X轴从 6000 mm 起始Y轴1600 mm (63″) Z轴3500 mm (137,8″) 进给速度30 m/min (1181 ipm) 滑枕滑枕尺寸500 x 500 mm (20" x 20"″) 主轴电机电机功率40 kW / 1200 Nm (53.6 HP – 885 lbs-ft) 控制系统Heidenhain海德汉TNC 640 HSCI

§ 3+2轴旋转平台

§Wonder-BRA: MECOF专利WBRA滑枕平衡系统可选行程1600mm

§主轴电机水冷

§较宽的电缆线拖

§Y轴驱动

§盒子套盒子框式结构设计

§滑枕尺寸 500 x 500 mm

§滑枕集成8条线轨

§自动千分之一定位旋转平台

§盒子套盒子框式结构设计

§双油缸液压平衡系统

行程
X轴		从 6000 mm 起始
Y轴		1600 mm (63″)
Z轴		3500 mm (137,8″)
进给速度		30 m/min (1181 ipm)
滑枕
滑枕尺寸		500 x 500 mm (20" x 20"″)
主轴电机
电机功率		40 kW / 1200 Nm (53.6 HP – 885 lbs-ft)
控制系统
Heidenhain海德汉		TNC 640 HSCI
Siemens西门子		840D SL
刀具/工件冷却系统
低压		28 l/min; 6 bar (7,4 gpm; 87 psi)
高压		20 l/min; 20 bar (5,3 gpm; 290 psi)
机械主轴
功率 S1/S6	38 / 57 kW (51 / 76.5 HP)
扭矩 S1/S6	1000 / 1500 Nm (737.6 / 1100 lbf-ft)
转速	6000 rpm
刀柄规格	ISO 50 DIN 69871
选项	HSK-100 DIN 69893

高速主轴 50 / 62,5 kW
Power S1 / S6	50 / 62,5 kW (67 – 83,8 HP)
Torque S1 / S6	100 / 125 Nm (73.7 – 92.2 lb-ft)
Rotation speed	20000 rpm
Tool taper	HSK 63-A
高速主轴 50 / 62,5 kW
功率 S1 / S6	50 / 62,5 kW (67 – 83,8 HP)
扭矩 S1 / S6	100 / 125 Nm (73.7 – 92.2 lb-ft)
转速	12000 rpm
刀柄规格	HSK 100-A
高速主轴 42 / 67 kW
功率 S1 / S6	42 / 67 kW (56.3 – 73.7 HP)
扭矩 S1 / S6	55 / 87,5 Nm (49 – 64.5 lb-ft)
转速	24000 rpm
刀柄规格	HSK 63-A
功率 S1 / S6	50 / 62,5 kW (67 – 83,8 HP)
附件
延伸主轴转速	6000 rpm
偏置延伸主轴转速	3000 rpm
偏置主轴转速	3000 rpm
高速主轴转速	12000 / 20000 / 24000 rpm
自动换刀装置	60 / 80 /100 / 120 pockets
自动换头装置	2 / 3 pockets
