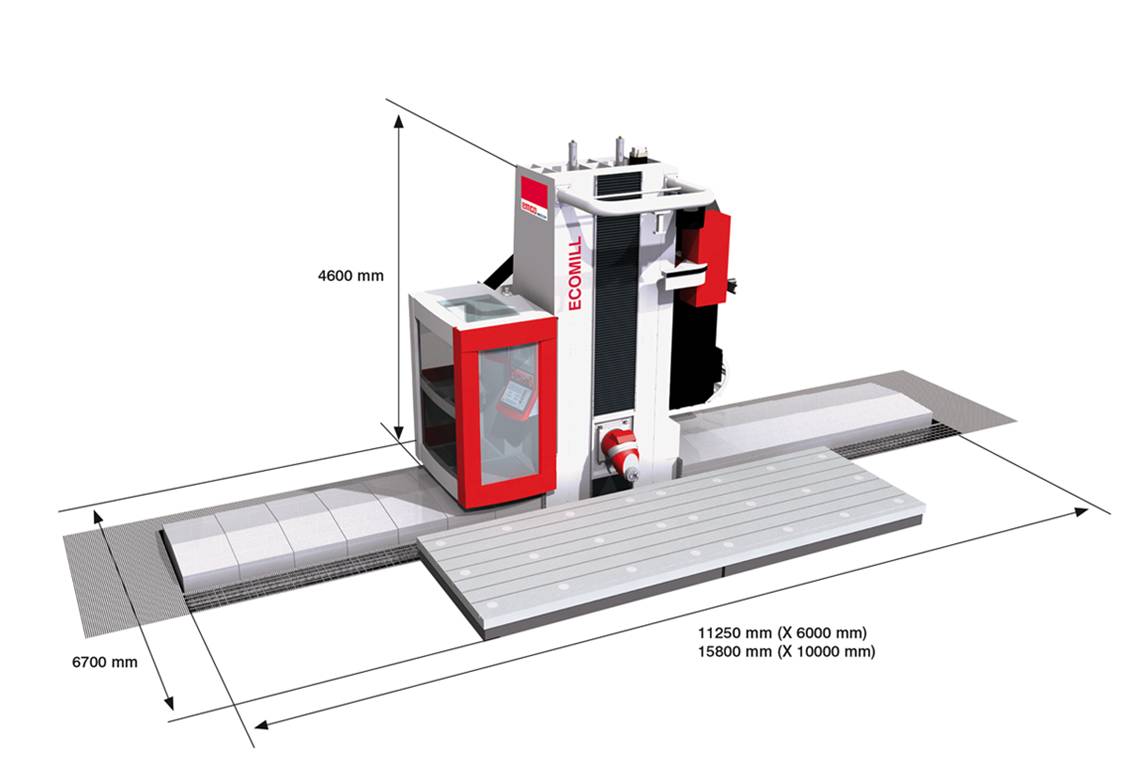

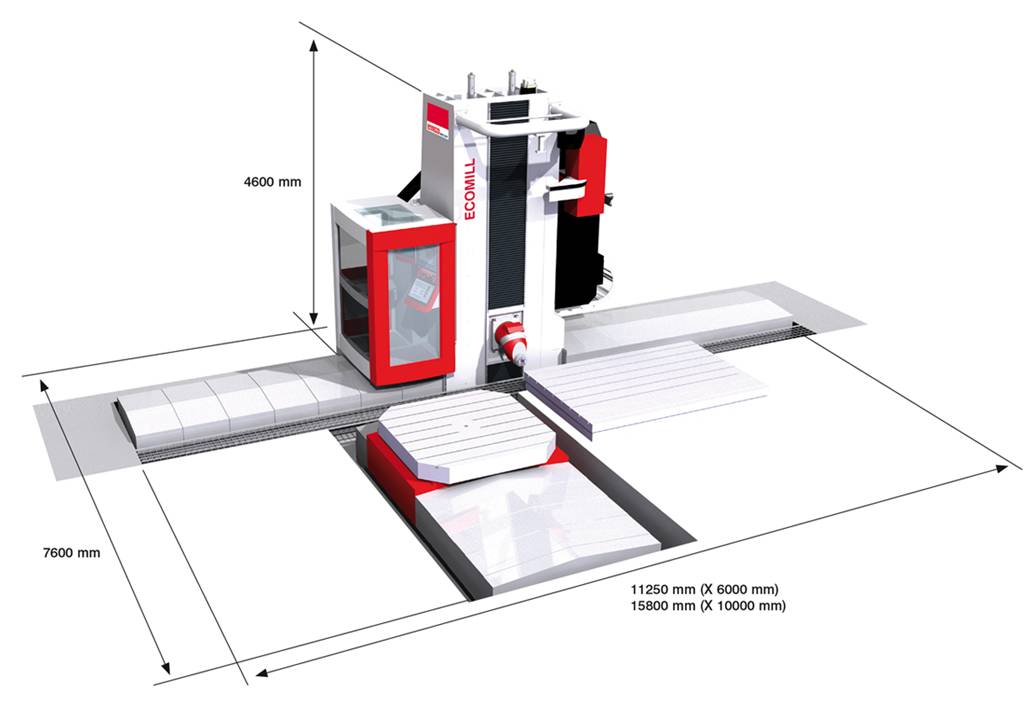

线性轴特点： 轴向推力 机器外部尺寸
X轴行程: 从 6000 to 10000 mm 1600 kg 从 11250 mm
(每级递增2000 mm)
Y轴行程: 1300 mm 1400 kg 6700 mm
Z轴行程: 2500 mm 1400 kg 4600 mm
进给速度: 30 m/min
§最佳性价比品质
§紧凑的尺寸
§滑枕盒子套盒子框式结构
§主轴直接驱动
§通用万能铣头
§电子防侧隙双驱动系统
§海德汉光栅尺
§滑枕四条线性导轨，盒子套盒子框式结构滑枕尺寸： 450x450mm ，外部尺寸：520X450mm
§主轴电机直接驱动，主轴电机水冷
§双油缸液压平衡系统

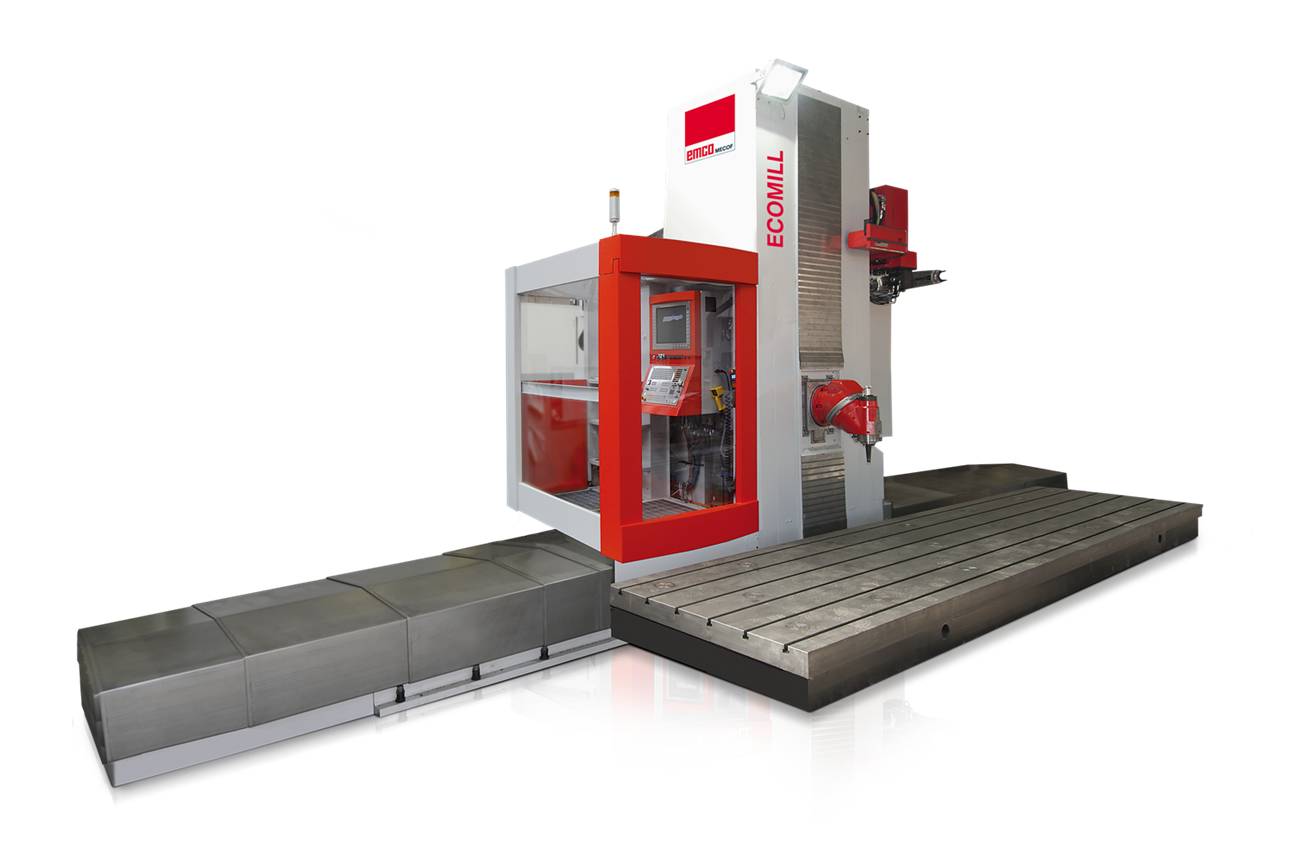

ECOMILL是一款落地立柱移动式卧式镗铣床。机床滑枕装有一个旋转平台，通过数控控制，铣头固定在旋转平台上。该机床配备自动刀具更换装置。
基础机床描述
该机床通过结构计算软件设计，保证了良好的重量分布和减轻，带有箱中箱构造，允许实现高刚度和动态性能。
主要结构为电解焊接钢，已进行应力消除热处理，以消除由于制造过程中的残余应力。
机床床身
床身由电解焊接钢组成，蜂窝式结构，通过固定、调平和横向设定装置锚固到地基上。机床床身，通过伸缩盖防护，有两根具有高刚性滚柱循环滑块的直线导轨，精度等级G1。导轨上的立柱连同伸缩防护罩一起滑动。
立柱
它包含双柱电解焊接钢结构具有对称结构。两根垂直的直线导轨是循环滚子导轨，具有高刚性，精度等级G1，并且允许滑座在中心位置滑动。对称结构能够在加工过程中实现高刚度以及高精度的热稳定性。
控制螺钉和滑枕组平衡液压缸的轴安装在滑座内。工作区域的照明装置位于立柱的顶部。
滑座
包含一个包含了滑枕的电解焊接热处理钢结构，通过4个在前侧的循环滚子滑块和4个在后侧的循环滚子滑块在四边制约着它。滑座通过辊子循环直线导轨滑块与立柱相连并容纳了滚珠丝杠。
滑枕
它包含一个电解焊接钢结构设计，具备高抗扭和高弯曲刚度，在铣削操作中具有巨大的好处。中间的正方形用于安装主轴传动轴。滑鞍内部滑枕通过线性导轨驱动，耦合到具有高刚性和精度等级为G1的4+4 循环滚子滑块。
主轴电机为交流无刷直接驱动式，直接控制铣头，安装在滑枕内流体冷却。
滑枕前端预置了旋转平台用于安装铣头。
特点：
滑枕的总体尺寸 520X450 mm
西门子无刷主轴电机 60 kW – 600 Nm
滑枕挠度补偿
为了平衡由滑枕偏转产生的倾斜，已预置一个自动硬件/软件系统。该系统包含纵向定位在滑枕上方的两根钢筋。
这些钢筋定位在滑枕前侧（铣头侧），在后侧，依靠滑枕退出的机械张力恢复滑枕的偏移。
PC3-E 自动千分定位旋转平台
滑枕正面内置回转平台。该平台由数字控制,可以任意定位。由一个单独的电机驱动旋转。平台旋转由特殊设计的高质量轴承以确保极高的刚性和精度。当平台旋转到设定的分度位置时, 一个大尺寸的液压制动装置将被激活并夹紧功能头。该平台通过一个创新的空气/油系统预置接收带齿轮润滑系统的铣头。
特点：
定位数量 任意位角度
旋转范围 ± 180°
外径 380 mm
卡紧扭矩 17.000 N
