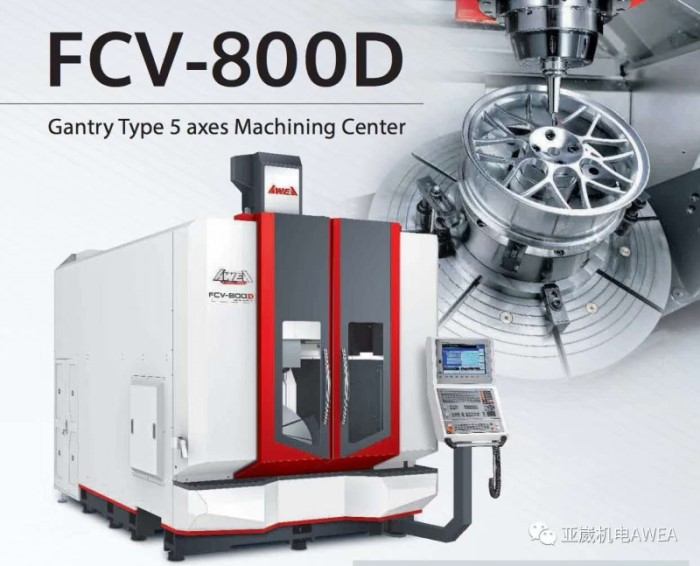

FCV-800系列/天车式五轴加工中心机
X轴行程：800 mm
Y轴行程：900 mm
Z轴行程： 660 mm
A/C轴旋转角度范围： -120°~+30°/360°
工作台尺寸： O 850mm
主轴内孔规格：BBT40
主轴马达（连续/30分）：26 KW
刀库容量：40支刀
| 机型 |
FC-900 高速机系列 |
FCV-800 五轴机系列 |
| X 轴行程 ( 左右 ) |
900 mm |
800 mm |
| Y 轴行程 ( 前后 ) |
900 mm |
| Z 轴行程 ( 上下 ) |
660 mm |
| 主轴鼻端至工作台面距离 |
150 ~ 810 mm |
90 ~ 750 mm |
| 工作台 |
| 工作台尺寸 |
1,060 x 900 mm ( X x Y ) |
O 850 mm |
| T 型槽尺寸 |
14 x 9 x 100 mm |
14 × 8 × 45˚ mm |
| 工作台最大载重量 |
2,500 kg |
0° : 1,000 kg / 90° : 700 kg |
| 主轴 |
| 主轴转速 |
内藏式 16,000 rpm |
| 主轴内孔规格 |
BBT40 |
| 主轴马达功率 ( 连续 / 30 分 ) |
26 kW |
| 轴向 |
| A 轴旋转角度 |
--- |
-120˚ ~ +30˚ |
| C 轴旋转角度 |
--- |
360˚ |
| A 轴旋转速度 |
--- |
30 rpm |
| C 轴旋转速度 |
--- |
100 rpm |
| 切削进给速率 |
24 m/min |
| 快速进给速率 ( X / Y / Z ) |
48 m/min |
| 刀库 |
| 刀库型式 |
刀臂式刀库 |
| 刀库容量 |
40 T |
| 最大刀具直径 / 邻刀空 |
O 90 / 125 mm |
| 最大刀具长度 |
300 mm |
| 最大刀具重量 |
8 kg |
| 一般规格 |
| 控制器 |
FANUC 31i |
HEIDENHAIN iTNC 530 |
| 冷却水箱容量 |
500 L |
| 气压需求 |
6 kg / cm2 |
| 电力需求 |
65 kVA |
90 kVA |
| 机器重量 |
13,000 kg |
15,000 kg |
| 机械占地面积 |
4,530 × 2,230 × 3,420 mm |
|
