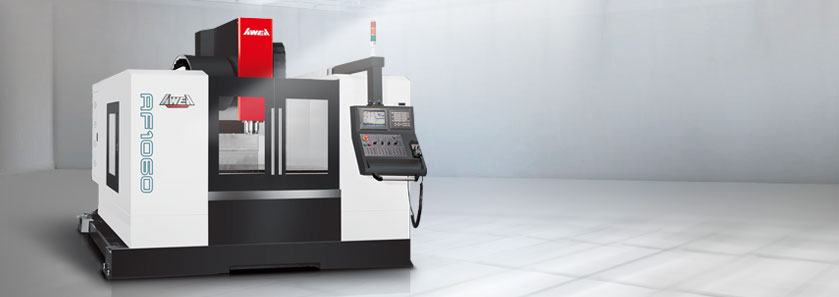

AV系列/高效能立式加工机
X轴行程：610~1400 mm
Y轴行程：450~620 mm
Z轴行程：450~620 mm
主轴内孔规格：BT40/DIN40（选配）
主轴转速：皮带式8000/10000 rpm（选配）
主轴马达（连续/30分）：7.5/11 KW

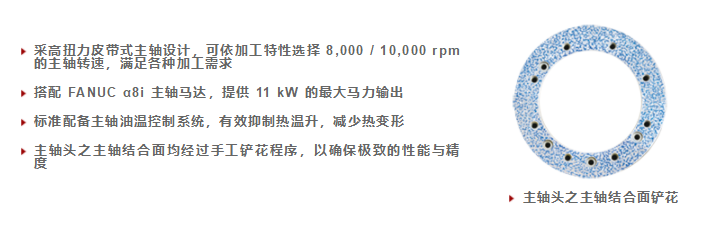

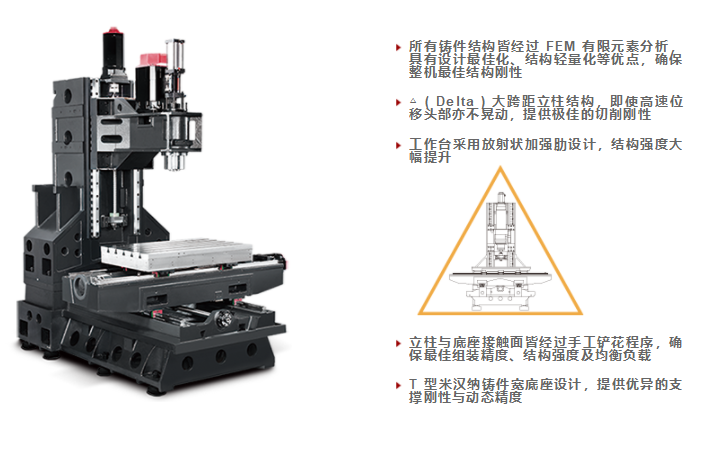

高性能主轴系统

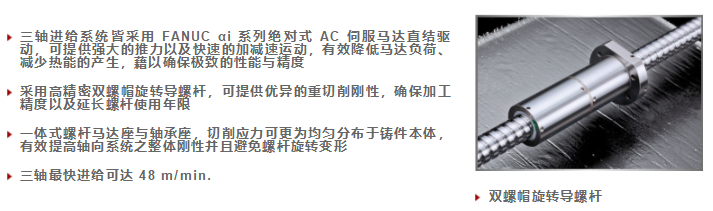

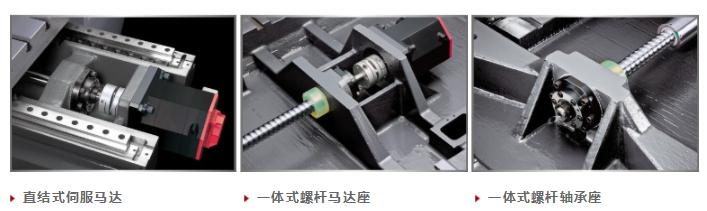

高精度轴向进给系统

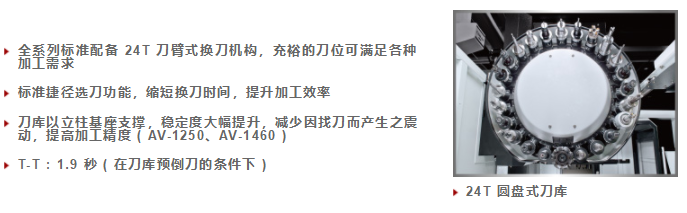

快速自动换刀系统
| 重要诸元 |
AV-610 |
AV-650 |
AV-760 |
AV-860 |
| X 轴行程 |
mm |
610 |
650 |
762 |
860 |
| Y 轴行程 |
mm |
450 |
510 |
510 |
600 |
| Z 轴行程 |
mm |
450 |
510 |
510 |
600 |
| 主轴中心至立柱轨道面距离 |
mm |
558 |
600 |
600 |
800 |
| 主轴鼻端至工作台中心距离 |
mm |
150 ~ 600 |
100 ~ 610 |
100 ~ 610 |
100 ~ 700 |
| 工作台 |
| 工作台尺寸 ( X 方向 ) |
mm |
700 |
750 |
860 |
1,000 |
| 工作台尺寸 ( Y 方向 ) |
mm |
450 |
510 |
510 |
600 |
| 工作台最大载重量 |
kg |
450 |
500 |
500 |
700 |
| 主轴 |

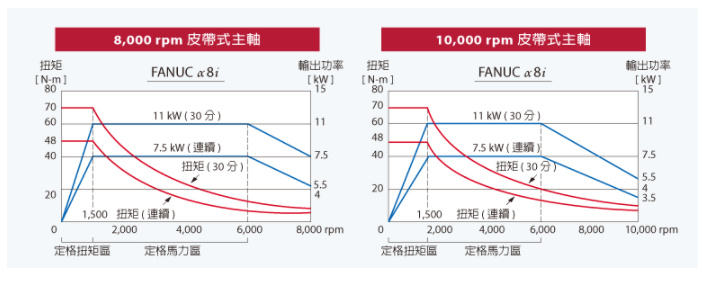

| 主轴马达 ( 连续 / 30 分 ) |
kW |
7.5 / 11 |
| 主轴转速 |
rpm |
皮带式 8,000 / 10,000 ( 选配 ) |
| 主轴内孔规格 |
|
BT40 / DIN40 ( 选配 ) |
| 三轴进给 |
| X / Y 轴快速进给速率 |
m/min. |
32 |
48 |
48 |
48 |
| Z 轴快速进给速率 |
m/min. |
24 |
24 |
32 |
24 |
| 切削进给速率 |
m/min. |
1 - 10 |
| 刀库 |
| 刀库容量 |
T |
24 |
| 最大刀具直径 / 邻刀空 |
mm |
Ø 80 / Ø 150 |
| 最大刀具长度 |
mm |
300 mm |
| 最大刀具重量 |
kg |
7 |
| 精度 |
| 定位精度 ( JIS B 6338 ) |
mm |
0.003 / 300 |
| 定位精度 ( VDI 3441 ) |
mm |
P = 0.01 |
| 重现精度 ( JIS B 6338 ) |
mm |
± 0.002 |
| 重现精度 ( VDI 3441 ) |
mm |
Ps≦0.005 |
Ps≦0.007 |
| 精度 |
| 控制器 |
|
FANUC Oi - MD / MITSUBISHI M70 |
| 气压需求 |
kg/cm² |
6 |
| 电力需求 |
kVA |
20 |
25 |
25 |
30 |
| 切削液容量 |
liter |
150 |
320 |
320 |
355 |
| 机器重量 |
kg |
3,500 |
4,200 |
5,000 |
5,800 |
本公司保留因技术需求，随时更改内容及文字之权利 |
|
|
