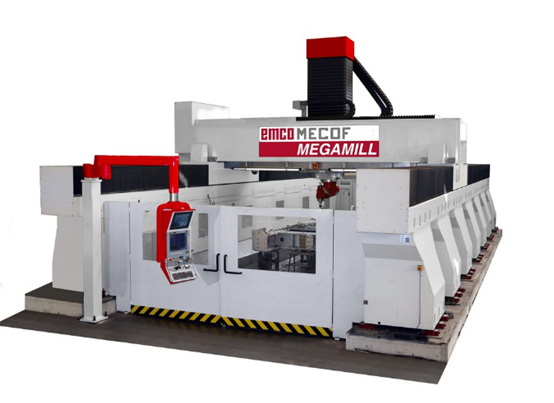

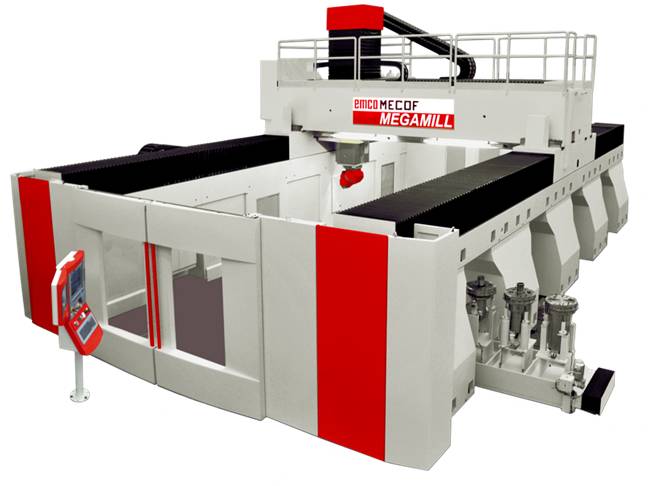

MEGAMILL 大型龙门加工中心

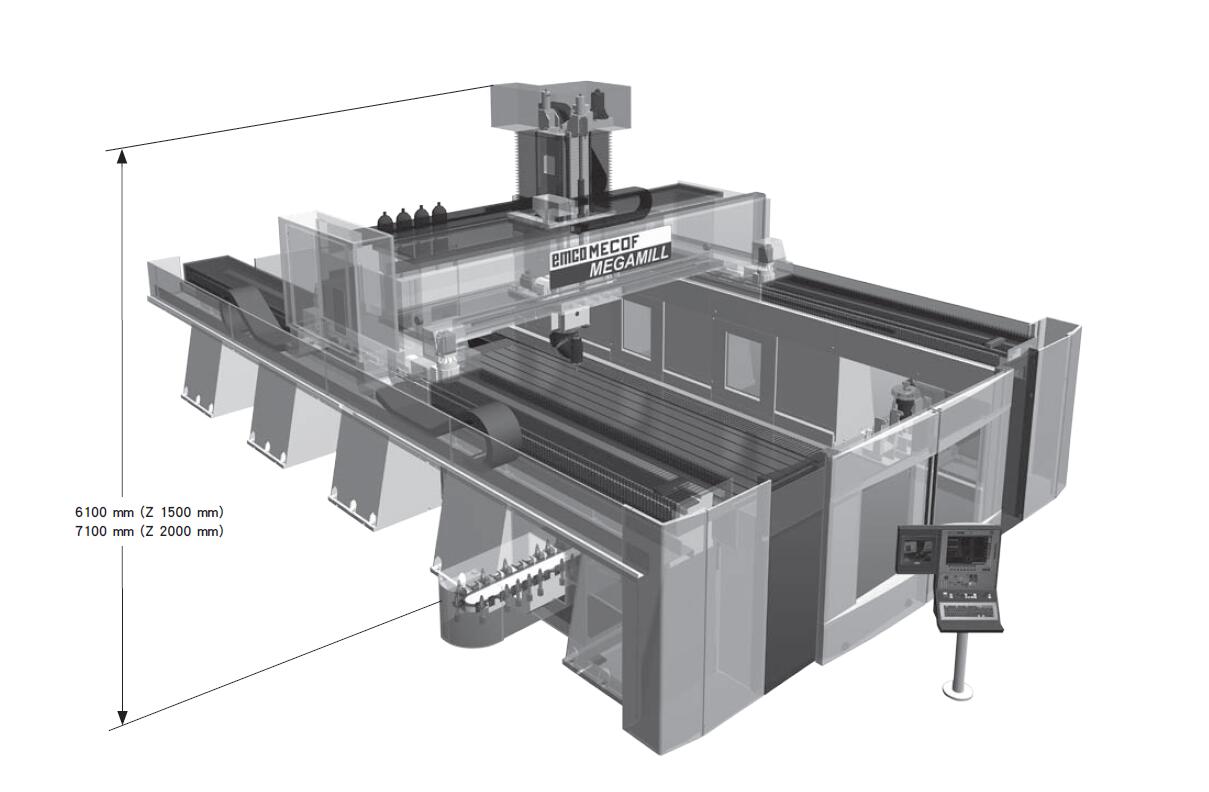

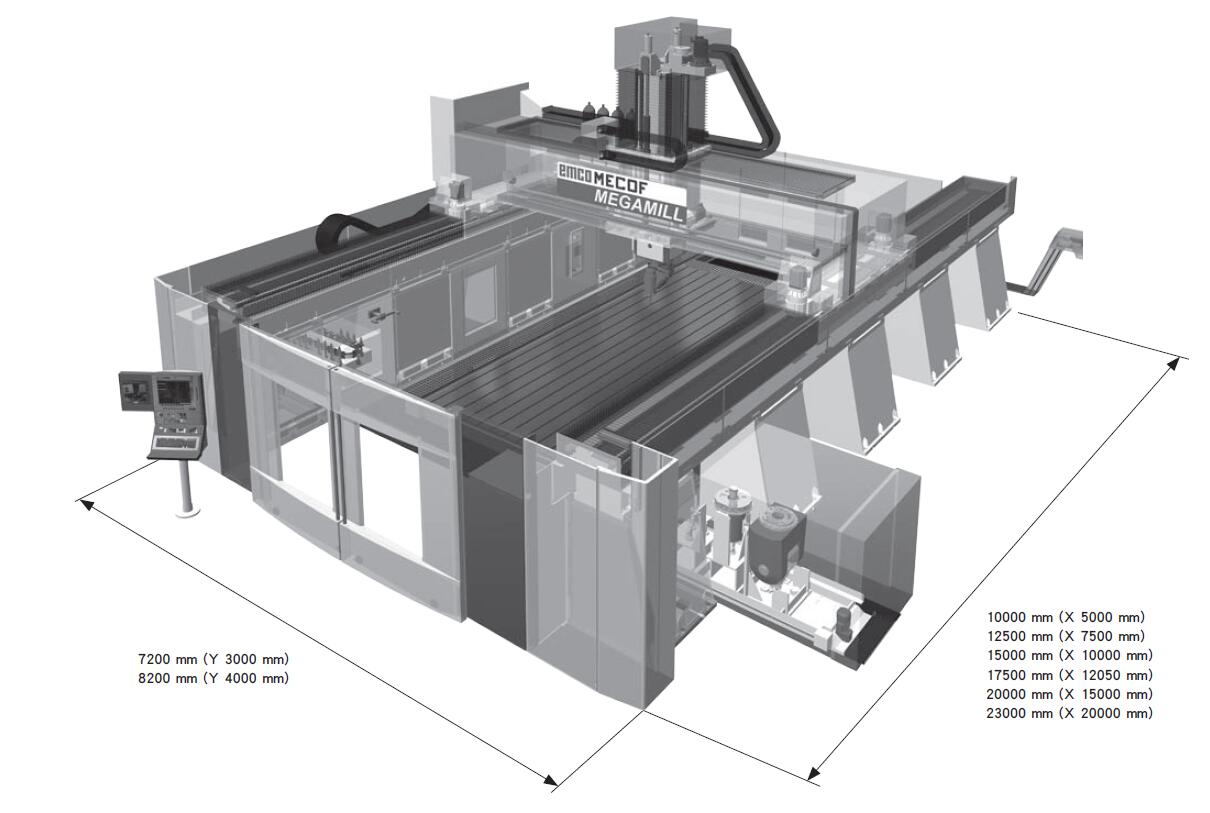

线性轴特点：                                              轴向推力             指示总尺寸

X轴行程:  5000 and more (每级递增  2500 mm)        3200 kg                   12500 mm + X

Y轴行程:  4000 – 5000 -6000 – 7000 mm                 1600 kg                    8200 – 11200 mm

Z轴行程:  1500 – 2000 mm                                       1500 kg                     6100 – 7100 mm

进给速度:  30 m/min



大型工件的龙门铣加工中心

两组主、副电机无反向无间隙双电机驱动电子防侧隙系统

应用领域：模具和模型、航空航天、通用精密机械工程，能源技术领域，搭配多种五轴多功能机械，电主轴铣削头

MEGAMILL  功能参数

直线轴
长轴方向行程	5000 或者更长 (2500 mm /增量)
横梁行程	4000 – 5000-6000- 7000  mm
垂直轴行程	1500 – 2000 mm
进给率	30 m/分钟
滑枕
截面	550 x 550 mm
数控系统
Heidenhain	iTNC 530 HSCI
Siemens	840D SL
刀具/工件冷却系统
低压	28 l/min ; 6 bar
高压（通过主轴中心）	20 l/min ; 20 bar
选件
主轴加长型铣头	4000 rpm
5轴通用铣头	6000 rpm
带偏心距主轴铣头	3000 rpm
高速主轴通用铣头	24000 rpm
带高速主轴 5轴叉形铣头	12000 / 24000 / 26000 rpm
自动刀库	24 / 40 / 64 / 96 / 120 pockets
自动铣头库	2 / 3 pockets



具有千分之一自动分度的通用铣头
功 率 S1/S6	38 / 57 kW
扭矩 S1/S6	1000 / 1500 Nm
转速	15 – 6000 rpm
刀柄标准	SK50 DIN 69871
可选	HSK-100 DIN 69893
高速主轴 25 / 36 kW
功 率 S1/S6	25 / 36 kW
扭矩 S1/S6	190 / 275 Nm
转速	10000 rpm
刀柄	HSK 100-A
高速主轴 25 / 32 kW
功率 S1/S6	25 / 32 kW
扭矩 S1/S6	120 / 153 Nm
转速	12000 rpm
刀柄	HSK 100-A
高速主轴 42 / 55 kW
功 率 S1/S6	42 / 55 kW
扭矩 S1/S6	67 / 87.5 Nm
转速	24000 rpm
刀柄标准	HSK 63-A
高速主轴 41 / 52 kW
功 率 S1/S6	41 / 52 kW
扭矩 S1/S6	35.8 / 46 Nm
转速	26000 rpm
刀柄	HSK 63-A

[动态和功率]

基于有限元FEM技术设计，使得 MEGAMILL 机床能够达到高效动态和大容量金属切除的

完美结合，该机床运 行高速可达30米/分钟（包括加工速率和快移速率），扭矩和功率可

达到1200 Nm 和40 kW。

[环保]

得益于持续不断的科技研发，Megamill 机床在性能显著提升的前提下，

能源利用率提高 20%

[技术]

本机采用热对称运动横梁，使得通用铣头能达到最大切削功率发挥，叉形高速铣头能够达到高速高光洁度加工效果。完

全能够满足汽车工业，大型模具行业以及航空工业大型工件的加工。

航空工业飞机的铝质机身精加工。

[柔性配置]

适应性广泛的配置使得 MEGAMILL 机床能够满足各种不同工业加工要求。例如，能够提供航空工业，发电机工业，高精度

通用工程和各类模具加工。机床能够提供各种不同的选件。例如，各种不同类型的铣头，换刀机构，测量探头，轨道密封，

分区加工，切削液外喷和过主轴中心内喷等
