X-轴4550 mm 以上
Y-轴3000 - 4000 mm
Z-轴 1500 - 2000 mm
进给速度50 m/min
机械铣头 3+2 轴或5轴联动高达：38 kW / 600 Nm / 6000 rpm
含电主轴的铣头高达：42 kW / 120 Nm / 26000 rpm

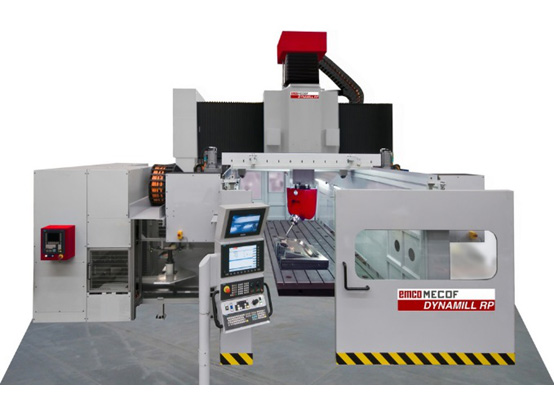

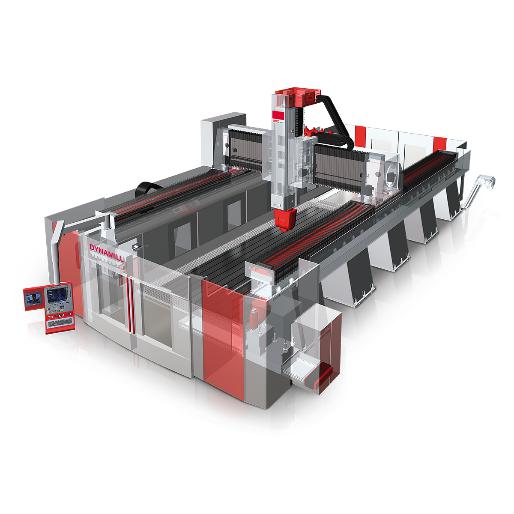

DYNAMILL 五轴龙门加工中心

• 型号DYNAMILL SL & RP
• 品牌MECOF
• 说明用于高温合金、钢、铝及复合材料的五轴加工，广泛应用于模具、模型以及航空航天模具模型中。
• 简介该加工中心为龙门结构，横梁移动，MECOF的设计和开发满足了整体模块工件和大型工件的高速加工要求。

线性轴特点                          轴向推力        指示总尺寸 纵向轴行程： 2500 – 4000 – 6000 – 8000

线性轴特点                                       轴向推力            指示总尺寸

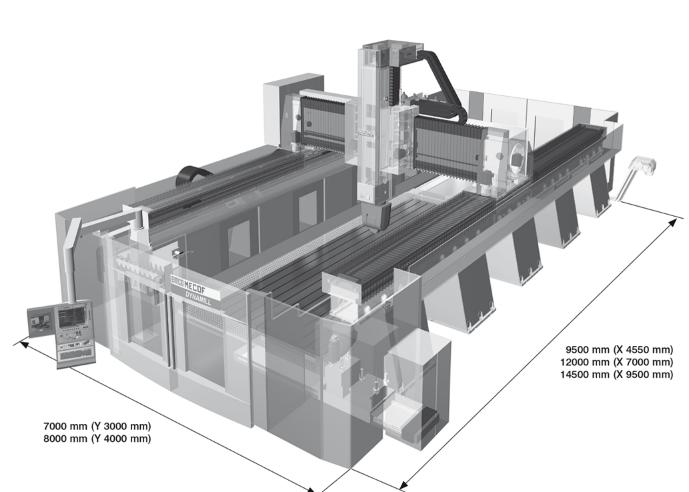

X轴行程：   4550 – 6000 – 7000 – 10000 （and More）                  3200 kg                           9500 - 11000 –12000 – 15500 mm

Y轴行程：   3000 – 4000 mm                                                            1600 kg                            7000 – 8000 mm

Z轴行程：   1300 – 1500 – 2000 mm                                                1200 kg                           5050 – 5250  – 5500 mm

进给速度：   50 m/min

主机描述：

横向结构

模块化、组合结构，立柱是由特殊的电解焊接钢制造,他们是直接固定在专门的可调的水平底座上，在上面配置两个机器滑鞍，每个滑鞍由齿条机构驱动并由循环滚柱导轨(宽度55mm)导向通过精密光栅尺实时测量反馈给数控系统，电缆链横向放置。

各轴导轨&移动横梁

导轨系统的X和Y轴均由“滚柱轴承直线导轨”组成。

为了保证各运动轴的高速驱动, 我们设计的导向系统解决方案必须确保摩擦阻力的值很低,高精度, 甚至在重载荷情况下没有变形。

移动横梁采用双导轨设计, X轴每侧为双导轨共计四个导轨。通过这种方式, 移动横梁上导轨连接到固定机架上确保高刚性结构设计。所有导轨的滑块由自动润滑油脂系统进行润滑。

横梁是由两个厢型结构钢组成, 使用优化配置和多维结构有限元分析软件设计。

配置“ANTI-SKEW”系统时如果上部横梁的两个伺服驱动失去同步时也不会导致任何机器损害。

移动横梁是所有横向轴的基础。

在移动横梁的正面配置循环辊柱双直线导轨实现“滑鞍”的运动。
