X-轴2500 mm 以上
Y-轴1650-2200 mm
Z-轴800-1000 mm
进给速度100 m/min
含电主轴的铣头高达：40,5 kW / 35,4 Nm / 26000 rpm

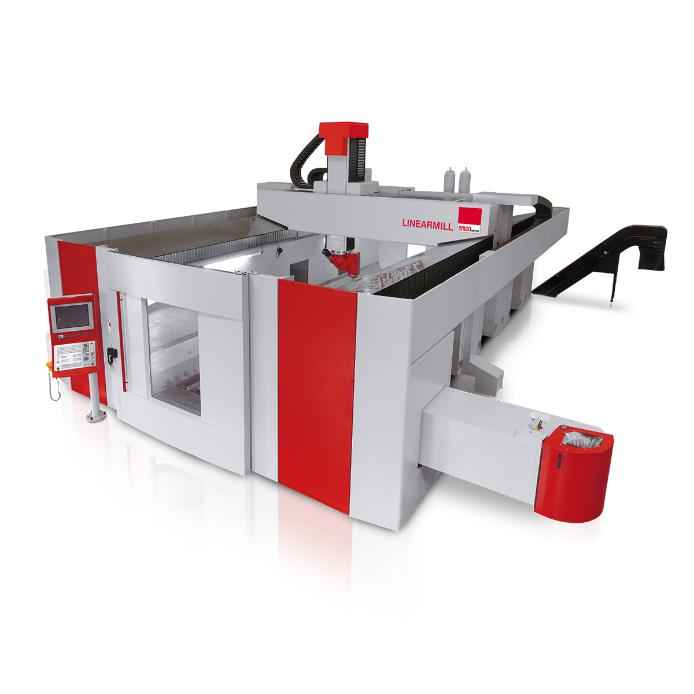

LINEARMILL 五轴高速龙门加工中心（直线电机驱动）

• 型号LINEARMILL
• 品牌MECOF
• 说明采用线性电机驱动的高速立式铣削加工中心
• 简介本高速铣削加工中心所配备的伺服驱动均采用线性电机和高速主轴，从而达到3+2 或者5 轴联动加工目的，该型设备是针对复合材料，钢质模具，电力设备以及航空航天的精加工， 超精加工加工而设计的。

、§纵向轴行程 ： X [mm] from 2500 and more§横向轴行程  ： Y [mm] 1650 – 2200 §垂直轴行程  ： Z [mm] 800 – 1000§ 线性轴进给速度  [m/min] 100 § 线性轴精度  P=µm VDI-DGQ3441



纵向轴行程 ： X [mm] from 2500 and more

横向轴行程  ： Y [mm] 1650 – 2200

垂直轴行程  ： Z [mm] 800 – 1000

线性轴进给速度  [m/min] 100

线性轴精度  P=µm VDI-DGQ3441

LINEARMILL  技术参数

直线轴
长轴行程	基本长度 2500mm
交叉轴行程	2200 – 3000 mm

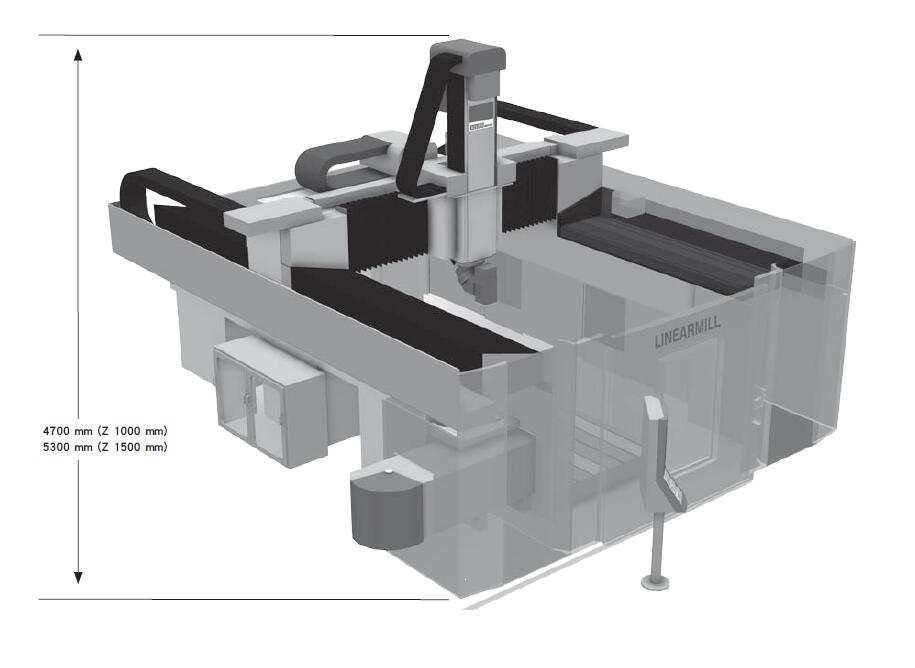

垂直轴行程	1000 – 1500 mm
进给率	100 m/min
滑枕
尺寸	400 x 400 mm
数控系统
Heidenhain	iTNC 640 HSCI
Siemens	840D sl
刀具/工件冷却系统
低压	28 l/min; 6 bar
高压（过主轴中心）	20 l/min; 20 bar
雾状油	可用
选件
配高速主轴的筒型铣头	18000 rpm
配高速主轴的通用型铣头	18000 / 24000 rpm
配高速主轴的全5 轴铣头	20000 / 26000 rpm
自动换刀库	24 / 40 / 64 / 96 位 子
自动换铣头库	2 位子



高速主轴 35 / 35 kW
功 率 S1/S6	35 / 35 kW
扭矩 S1/S6	78 / 110 Nm
转速	18000 rpm
刀柄	HSK 63-A
高速主轴 41 / 52 kW
功 率 S1/S6	41 / 52 kW
扭矩 S1/S6	35.8 / 46 Nm
转速	26000 rpm
刀柄	HSK 63-A
高速主轴 42 / 55 kW
功 率 S1/S6	42 / 55 kW
扭矩 S1/S6	67 / 87.5 Nm
转速	24000 rpm
刀柄	HSK 63-A

[ 工艺范围 ]

本高速铣削加工中心所配备的伺服驱动均采用线性电机和高速主轴，

从而达到3+2 或者5轴联动加工目的，该型设备是针对复合材料，

钢质模具，电力设备以及航空航天的精加工，超精加工加工而设计的。

[ FEM ]

基于有限元分析，注重结构最佳化设计。

[封闭式防护 ]

采用四面封闭防护，工件可以通过正面的滑门装卸。

[_技术]

立柱和上轨道架采用热稳定焊接钢，再加上由线性电机组成的龙门架结构，

从而使设备达到卓越的动态加工，反应敏捷的加速度可达100.00 毫米/分钟。

3+2 和5 轴联动工艺技术配合 高速铣头，可以适应不同材料表面的高品质加工。

[配置]

不同可选件柔性配置：自动换铣头和自动换刀装置，排屑器，顶部罩壳，油雾抽吸系统，冷

却系统，配置高速主轴（可达 55kW, 87.5Nm, 2,6000 rpm）的铣头，激光测量装置，工件

测量探头，照相系统。



模具的超精加工，原型模具，热成型，注塑和压铸

造型中心：树脂或粘土模型的加工

航空航天：铝结构件的加工、复合材料的加工
